Comment installer son robot Zodiac MX 8 ?

Publié il y a 2 mois #robotpiscine | #robothydraulique

Vous rêvez d’une piscine propre et cristalline toute l’année sans avoir à lever le petit doigt ? Le robot de piscine Zodiac MX 8 est la solution idéale pour vous ! Grâce à son système d’aspiration performant, il nettoie efficacement le fond et les parois de votre piscine, vous laissant ainsi tout le loisir de profiter de votre havre de paix.
Dans cet article, nous vous guiderons pas à pas à travers l’installation de votre robot Zodiac MX8. En quelques étapes simples, vous pourrez profiter d’une piscine propre toute l’année.

Attention : votre pompe de filtration doit avoir une puissance minimum de 0,75 CV avec un débit compris entre 11 et 13 m3/h.



Étape 1 : Préparer l’installation du MX 8

Avant de plonger dans l’installation de votre robot Baracuda MX 8, il est crucial de bien préparer le terrain pour garantir un processus fluide et un fonctionnement optimal de votre appareil. Suivez ces étapes simples pour vous assurer que tout est en place :

Nettoyez et préparez votre piscine

  • Effectuez un nettoyage manuel de votre piscine : Retirez les feuilles et les gros débris.
  • Vérifiez la filtration et les skimmers : Assurez-vous que votre système de filtration fonctionne correctement et que les skimmers sont dégagés de toute obstruction pour une aspiration optimale.
  • Fermez la bonde de fond et orientez les buses de refoulement vers le bas : Ces actions permettent de concentrer le débit d’eau vers le robot et d’optimiser son efficacité de nettoyage.

Déballez le robot piscine MX 8 et vérifiez les éléments

  • Ouvrez soigneusement l’emballage du robot Zodiac MX 8. Manipulez les pièces avec précaution pour éviter tout dommage.
  • Vérifiez la présence de tous les éléments. Assurez-vous que vous disposez de tous les composants nécessaires à l’installation, y compris :

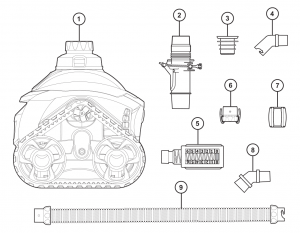

accessoire mx8

  1. Le corps du robot
  2. La vanne automatique de réglage de débit
  3. L’adaptateur conique
  4. Un coude 45° allongé Twist-Lock
  5. Un testeur de débit
  6. Un connecteur rapide
  7. Un flotteur de tuyau
  8. Un coude 45°
  9. 12 sections de tuyau Twist-Lock de 1m



En cas de besoin, les pièces détachées du MX 8 sont facilement accessibles et abordables. Vous pouvez ainsi réparer votre robot rapidement et facilement, sans avoir à le remplacer.



Étape 2 : Assembler les tuyaux Twist-Lock

L’assemblage des tuyaux est la première étape cruciale pour donner vie à votre robot Zodiac MX 8 et lui permettre de sillonner votre piscine. Grâce à l’ingénieux système Twist Lock, cette étape devient un véritable jeu d’enfant, accessible à tous, même aux bricoleurs du dimanche.

Munissez-vous des sections de tuyaux

  • Commencez par rassembler les sections de tuyaux fournies.
  • Saisissez deux sections de tuyaux et emboîtez leurs extrémités l’une dans l’autre.

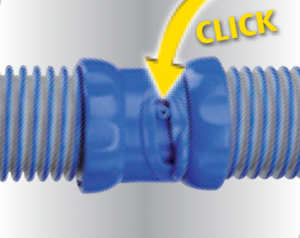

  • Tournez les sections de tuyaux dans le sens des aiguilles d’une montre jusqu’à entendre un clic sonore. Ce « clic » confirme que le verrouillage est bien en place.twist-lock

En cas de besoin, les pièces détachées du MX 8 sont facilement accessibles et abordables. Vous pouvez ainsi réparer votre robot rapidement et facilement, sans avoir à le remplacer.

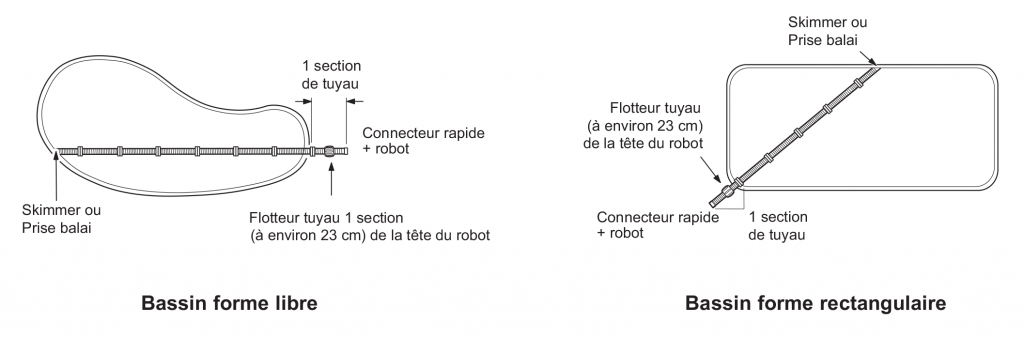

Déterminez la longueur de tuyau nécessaire

  • En partant de la prise balai ou du skimmer, connectez les sections de tuyaux une à une jusqu’à atteindre le point le plus éloigné de votre bassin.
  • Pour une bonne mesure, ajoutez une section de tuyau supplémentaire à la longueur obtenue.
  • Si votre piscine dépasse les 11 mètres de long, vous pouvez vous procurer des sections de tuyaux supplémentaires pour combler la distance.

tuyau twist-lock

Positionnez le connecteur rapide et le flotteur

  • Sur la première section de tuyau, celle qui comprend le flotteur, installez le connecteur rapide.

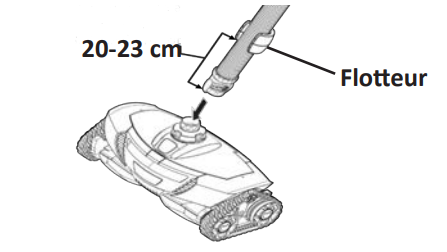

  • Assurez-vous que le flotteur soit positionné à environ 20 à 23 cm du connecteur rapide.flotteur mx 8
  • Cette section de tuyau, avec son flotteur et son connecteur rapide, sera ultérieurement raccordée à votre robot, lui permettant de se déplacer dans votre piscine.



Étape 3 : Fixer le tuyau du MX 8 au skimmer ou à la prise balais

L’étape suivante consiste à connecter votre robot Zodiac MX8 à sa source d’alimentation en eau, soit via un skimmer, soit via une prise balai. Le choix du point de connexion dépend de la configuration de votre piscine.

Si vous disposez d’un skimmer, optez pour cette solution car elle offre une aspiration optimale. En effet, le skimmer permet une circulation d’eau plus fluide et homogène, garantissant un nettoyage plus efficace de votre bassin.

Sinon, vous pouvez connecter votre robot à une prise balai. Cette option est généralement utilisée pour les piscines hors-sol ou lorsque le skimmer n’est pas accessible.



Avant de procéder à la connexion, suivez ces étapes :

  • Démarrez le système de filtration de votre piscine.
  • Remplissez le tuyau d’eau en le plaçant devant un refoulement. Cela permettra d’amorcer le système et d’éliminer l’air présent dans les tuyaux.
  • Arrêtez la pompe de filtration.

Maintenant que vous êtes prêt, passons à la connexion selon votre configuration :

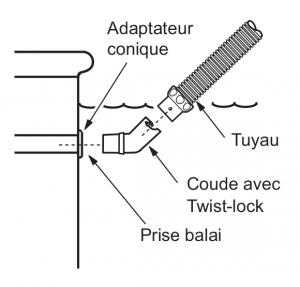

Connexion à une prise balai

connexion mx8 prise balai

  • Raccorder le côté mâle du tuyau au coude 45° allongé Twist-Lock.
  • Fixer la deuxième extrémité du coude à l’adaptateur conique, puis à la prise balai.
  • Orienter le coude en direction de la surface de l’eau.

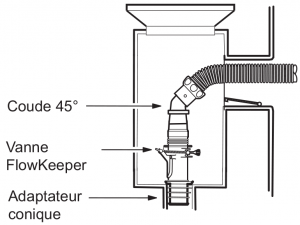

Connexion à un skimmer

connexion mx 8 skimmer

  • Si votre piscine dispose de plusieurs skimmers, choisissez celui le plus proche de la pompe de filtration.
  • Retirer le panier du skimmer.
  • Connecter la vanne automatique de réglage de débit au skimmer grâce à l’adaptateur conique, puis placer le coude 45°.
  • Brancher ensuite l’ensemble des tuyaux sur le coude 45°.

La vanne automatique de réglage de débit joue un rôle crucial dans le bon fonctionnement de votre robot. Elle permet de réguler le débit d’eau en fonction de la taille de votre piscine et de la puissance de votre pompe. La vanne est préréglée de manière optimale en usine, mais elle dispose de trois positions de régulation pour un ajustement fin si nécessaire.



Pour effectuer un ajustement :

  • Tirez sur le levier de la vanne.
  • Déplacez le levier vers le haut pour augmenter le débit ou vers le bas pour le réduire.



Étape 4 : Tester et ajuster le débit

Le débit d’eau est un paramètre important pour garantir un nettoyage efficace de votre piscine par votre robot Zodiac MX8. Un débit trop faible ou trop élevé peut affecter les performances du robot et compromettre la qualité du nettoyage.



Voici comment régler le débit d’eau de votre robot :

  • Une fois la connexion au skimmer ou à la prise balai effectuée, branchez le testeur de débit à l’extrémité du tuyau.
  • Plongez le testeur de débit sous l’eau et demandez à une autre personne d’allumer la pompe de filtration. Attention, toutes les opérations suivantes doivent être réalisées sous l’eau une fois la pompe en marche.
  • Observez l’indicateur rouge du testeur de débit. Il doit se trouver sur la position 3, indiquant le débit d’eau idéal pour un nettoyage optimal.

  • Si le débit n’est pas correct, ajustez-le en utilisant les vannes dans votre local technique.

Voici les instructions spécifiques selon le type de connexion :

  • Connexion sur skimmer pour une piscine avec un skimmer unique : Le débit est géré par la vanne de réglage automatique du robot. L’indicateur rouge du testeur doit donc impérativement être positionné sur 3.
  • Connexion sur skimmer pour une piscine avec plusieurs skimmers : La vanne du skimmer connecté doit rester ouverte. Fermez les autres vannes progressivement jusqu’à obtenir le bon débit.
  • Connexion à une prise balai : Fermez la vanne du skimmer progressivement jusqu’à obtenir un bon débit.



Étape 5 : Connecter le robot piscine MX 8

Maintenant que le tuyau est fixé à son point de connexion, il est temps de le raccorder au robot MX 8 et de lancer le nettoyage de votre piscine.



Voici les étapes à suivre :

  • Arrêtez la pompe de filtration.
  • Maintenez le tuyau sous l’eau et retirez le testeur de débit.
  • Plongez le robot MX 8 dans la piscine et remplissez-le d’eau complètement. Assurez-vous qu’il n’y ait plus de bulles d’air à l’intérieur.
  • Connectez le tuyau au robot en emboitant le connecteur rapide sur l’appareil.
  • Laissez le robot se déposer au fond du bassin.
  • Allumez la pompe de filtration. Votre robot MX 8 commencera alors le cycle de nettoyage méthodique de votre piscine.

Voici quelques conseils supplémentaires pour un démarrage optimal :

  • Placez le robot dans une zone dégagée de la piscine pour qu’il puisse se déplacer librement.
  • Observez le robot pendant les premiers cycles pour vous assurer qu’il fonctionne correctement et qu’il couvre toutes les zones de la piscine.



Votre piscine est désormais fin prête à profiter d’un nettoyage impeccable grâce à votre nouveau robot MX 8. Vous avez franchi toutes les étapes d’installation avec succès.

Vous pouvez maintenant observer votre MX 8 sillonner votre bassin et éliminer efficacement toutes les saletés. Profitez d’une eau propre et cristalline pour des moments de baignade inoubliables !
